手动摩擦色牢度测试仪

仪器主要功能介绍

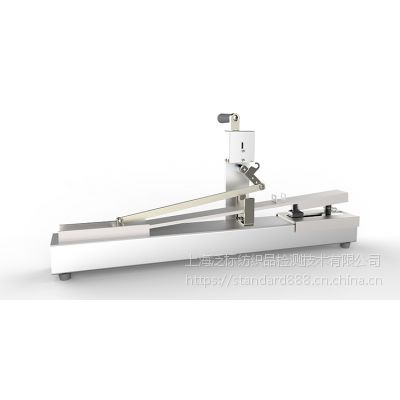

本仪器为整体式设计，主要由底座、摩擦传动机构和计数器组成，用试样夹将试样和砂纸固定在底座的一侧，摇动手柄使装有白棉布的摩擦头在试样上作规定行程的往复运动，使白棉布和试样相互摩擦，摩擦十次后观察并用灰卡对比评定白棉布上的粘色程度，对织物试样的染色或表面涂层的稳定性作出评判，为材料的评估和选择提供参考数据。本仪器适用于纱线、色织、印染等纺织品以及玩具产品上或其内部的所有织物。用于纺织工业湿法及干法摩擦牢固性的测试,及对雨水牢固性的测试等.

本仪器符合下列标准：BS 1006 D02

*** 105X12/D02

AATCC 8/165

JIS K6328，L0815，L1084

主要技术参数及配件

摩擦头直径：16mm±0.1

摩擦头行程：104±3mm（AATCC标准）

垂直压力：9N±10%

摩擦头运行速度：104mm/min

一次测试往复运动次数：10次

仪器重量：6kg（13lb）

仪器尺寸：长660mm（24英寸）

宽 160mm（6.5英寸）

高 215mm（8.5英寸）

标准磨擦小白布：50×50mm，退浆，漂白，不含荧光增白剂和整理剂的棉织物。

标准沾色灰卡。

标准光源对色灯箱。

操作步骤

1．试样准备

1．1试样和标准磨擦小白布需在恒温恒湿的环境中调湿。

1．2当试样有多种颜色时，应使所有的颜色都被磨擦到。

1．3若各种颜色的面积足够大时，须分别取样。

1．4剪取试样，分别做干磨擦和湿磨擦，应***磨擦到所有的颜色。

1．5若试样的正反面是由不同的材料、颜色制成，正反面都要做磨擦色牢度试验。

1．6做干、湿磨擦牢度应不能在试样的同一部分重复进行。

2．干磨擦

2．1将试样平放在铺有砂纸的磨擦仪上，使试样的长度方向与仪器的动程方向一致并固定试样在压板，夹样应平整。

2．2将标准磨擦小白布固定在磨擦头上，用弹簧夹夹紧，将磨擦头轻放到试样上；

2．3应确保磨擦时试样无滑动或起皱；

2．4以每秒一次的速率摇动磨擦臂10圈，使磨擦臂来回磨擦20次；

2．5取下标准磨擦小白布，评级。

3．湿磨擦

3．1在蒸馏水中完全浸湿标准磨擦小白布；

3．2取出后夹于滤纸中挤压，使其有一定的含湿率；

3．3其余步骤同上述干磨擦的步骤；

4．结果处理

4．1评级之前，要用透明胶轻轻粘去磨擦白布上的松散绒毛。

4．2用三层未使用过的磨擦白布垫于待评定的磨擦白布下，参照标准沾色灰卡评定磨擦小白布的沾色等级。

5． 测试报告

5．1报告标准方法

5．2分别报告干磨擦及湿磨擦结果。

5．3如果对试样进行了预处理或后处理，报告处理方法。

保养及维护

1．应经常在传动机构的连接处涂抹润滑油，***传动机构转动的顺畅。

2．在底座一侧的不锈钢凹槽中涂抹黄油之类的润滑剂。

3．计数器位于仪器上部，较易损坏，使用时应避免受到重物碰撞造成损伤。

4．底座上的不锈钢凹槽和不锈钢板均是用粘胶粘贴，出厂前检验结果牢固可靠。当仍可能在受到重物的敲打或尖锐物体的撬动而脱落，操作人员应注意。

5．摩擦头为塑料制品，出厂前已打磨完毕，与不锈钢板间无空隙。使用不应使摩擦头直接与砂纸摩擦，容易使摩擦头磨损而不再平整，与钢板有较大空隙而使试样受到的压力不均匀而影响测试结果。
